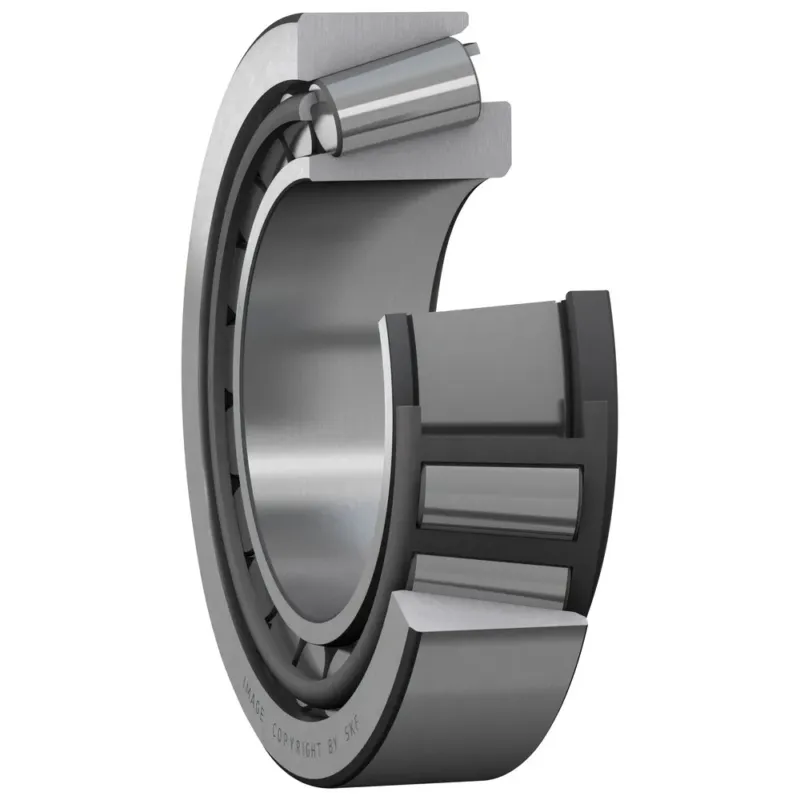

Kuvaus
Mitat:
– reiän halkaisija (d) 25 mm
– ulkohalkaisija (D) 47 mm
– laakerin kokonaisleveys (T) 15,86 mm
– sisärenkaan olakkeen halkaisija (d1) 37,5 mm
– sisärenkaan leveys (B) 15 mm
– leveys, ulkorengas (C) 11,5 mm
– kulmasäde, sisärengas (r1,2) min. 0,6 mm
– kulmasäde, ulkorengas (r3,4) min. 0,6 mm
– etäisyys painepiste (a) 11,433 mm
Olakkeen mitat:
– olakkeen halkaisija akseli (da) max. 30 mm
– olakkeen halkaisija akseli (db) min. 31 mm
– olakkeen halkaisija pesä (Da) min. 40 mm
– olakkeen halkaisija pesä (Da) max. 42 mm
– olakkeen halkaisija pesä (Db) min. 44 mm
– olake, pesä – aksiaalitila suurella otsapinnalla / molemmin puolin ulkorengasta (Ca) min. 3 mm
– olake, pesä – aksiaalitila pienellä otsapinnalla / molemmin puolin ulkorengasta (Cb) min. 3,5 mm
– pyöristyssäde (ra) max. 0,6 mm
– pyöristyssäde (rb) max. 0,6 mm
Laskentatiedot:
– dynaaminen kantavuusluku (C) 27 kN
– staattinen kantavuusluku (C0) 32,5 kN
– väsymiskuormitusraja (Pu) 3,25 kN
– referenssinopeus 11000 r/min
– rajanopeus 14000 r/min
– laskentakerroin (e) 0,43
– laskentakerroin (Y) 1,4
– laskentakerroin (Y0) 0,8
