Kuvaus

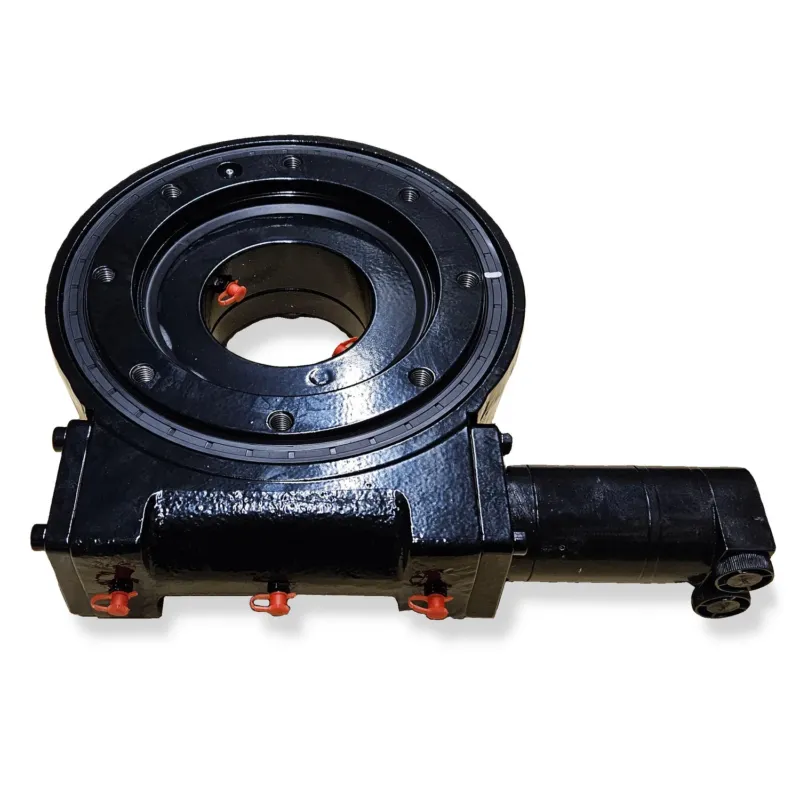

Hydraulimoottorin sisältävillä MSE-kierukkavaihteilla on monia käyttömahdollisuuksia. Sopii pieniin ja kompakteihin pyörityskohteisiin, joissa kuormat ovat maltillisia. Esimerkkejä ovat pienten työlaitteiden kääntö, kevyet tarttujat/kourat sekä pienet kääntö- tai säätömekanismit.
| Kierukkavaihteen tekniset tiedot | |
|---|---|
| Nimellisvääntömomentti | 1095 Nm |
| Kallistusmomentti (maks.) | 14.2 kNm |
| Pitomomentti | 10.4 kNm |
| Akselinsuuntainen staattinen (maks.) | 133 kN |
| Säteensuuntainen staattinen (maks.) | 53 kN |
| Akselinsuuntainen dynaaminen (maks.) | 32 kN |
| Säteensuuntainen dynaaminen (maks.) | 28 kN |
| Kierukkavaihteen välityssuhde | 73:1 |
| Käyttöpaine | 20-100 bar |
| Öljynvirtauksen tarve | 2-20 l/min |
| Paino | 26 kg |
| Väri | musta |
| Peruskoneen maksimikoko | ~1-2 t |
Sisältää hydraulimoottorin: malli BM50 [50,3 cm3 /rev.], liitännät 3/8″ G. Kiinnitys: 4-pulttinen laippakiinnitys, kiilaura akseli: 16mm
Kierukkavaihteet toimitetaan esitäytettynä rasvalla.
