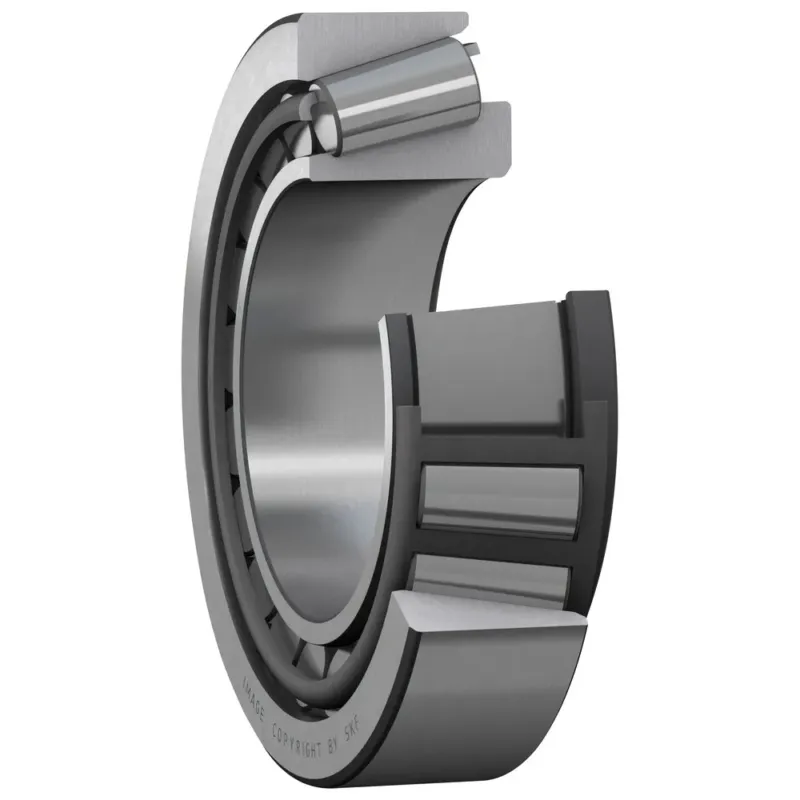

Kuvaus
Mitat:
– reiän halkaisija (d) 35 mm
– ulkohalkaisija (D) 72 mm
– laakerin kokonaisleveys (T) 18,25 mm
– sisärenkaan olakkeen halkaisija (d1) 51,95 mm
– sisärenkaan leveys (B) 17 mm
– leveys, ulkorengas (C) 15 mm
– kulmasäde, sisärengas (r1,2) min. 1,5 mm
– kulmasäde, ulkorengas (r3,4) min. 1,5 mm
– etäisyys painepiste (a) 14,95 mm
Olakkeen mitat:
– olakkeen halkaisija akseli (da) max. 44 mm
– olakkeen halkaisija akseli (db) min. 43,5 mm
– olakkeen halkaisija pesä (Da) min. 62 mm
– olakkeen halkaisija pesä (Da) max. 64,5 mm
– olakkeen halkaisija pesä (Db) min. 67 mm
– olake, pesä – aksiaalitila suurella otsapinnalla / molemmin puolin ulkorengasta (Ca) min. 3 mm
– olake, pesä – aksiaalitila pienellä otsapinnalla / molemmin puolin ulkorengasta (Cb) min. 3 mm
– pyöristyssäde (ra) max. 1,5 mm
– pyöristyssäde (rb) max. 1,5 mm
Laskentatiedot:
– dynaaminen kantavuusluku (C) 51,2 kN
– staattinen kantavuusluku (C0) 56 kN
– väsymiskuormitusraja (Pu) 6,1 kN
– referenssinopeus 7000 r/min
– rajanopeus 9500 r/min
– laskentakerroin (e) 0,37
– laskentakerroin (Y) 1,6
– laskentakerroin (Y0) 0,9
