Kuvaus

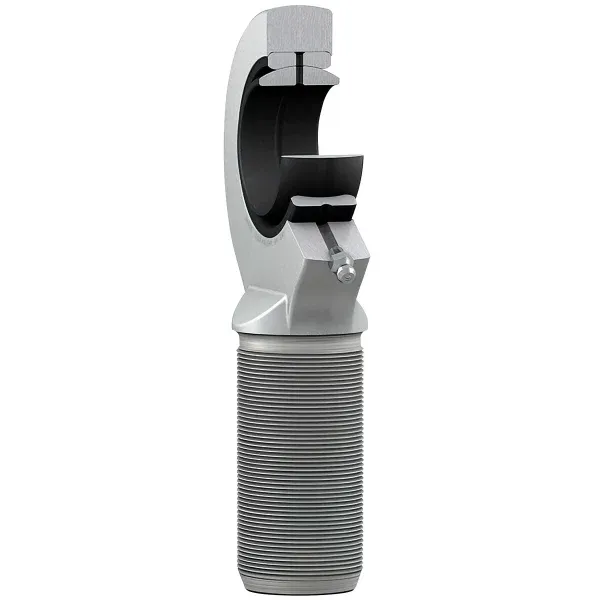

Tuotekuvaus
Mitat:
- Reiän halkaisija (d) 25 mm
- Halkaisija, pää (d2) max. 65 mm
- Sisärenkaan leveys (B) 20 mm
- Kierre (G) M 24×2
- Leveys, pää (C1) max. 18 mm
- Korkeus, varren päätypinta – raidetangon päätysilmukka (h) 94 mm
- Kallistuskulma () 7 °
- Vierintäpinnan halkaisija, sisärengas (dk) 35,5 mm
- Pituus, kierre (l1) min. 53 mm
- Pituus (korkeus), pesä (l2) max. 128 mm
- Etäisyys, varren viiste – raidetangon pää (l7) min. 30 mm
- Viisteen mitta, reikä (r1) min. 0,6 mm
Laskentatiedot:
- Dynaamisen peruskuormituksen arvo (C) 48 kN
- Staattisen peruskuormituksen arvo (C0) 78 kN
- Erityinen dynaaminen kuormituskerroin (K) 100 N/mm²
- Materiaalivakio (KM) 330
Tekniset tiedot
| Kierre | M24 x 2,0 (hienokierre) |
|---|---|
| Sisähalkaisija Ø (mm) | 25,00 |
| Pakkauksen pituus (cm) | 11.3 |
| Pakkauksen leveys (cm) | 11.6 |
| Pakkauksen korkeus (cm) | 3.8 |
| Bruttopaino (kg) | 0.61 |
| EAN | 7316577002624 |
