Kuvaus

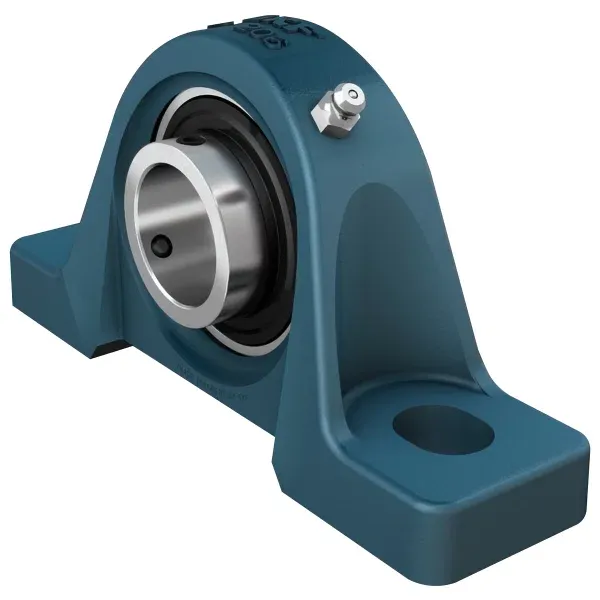

Tuotekuvaus
Mitat:
- Reiän halkaisija (d) 25 mm
- Olakkeen halkaisija, sisärengas (d1) 33,74 mm
- Jalustan leveys (A) 38 mm
- Yläleveys (A1) 23 mm
- Sisärenkaan leveys (B) 34,1 mm
- Etäisyys lukkolaitteen otsapinnasta kierteen keskikohtaan (B4) 5 mm
- Pallomaisen laakerisijan korkeus (H) 36,5 mm
- Jalan korkeus (H1) 16 mm
- Kokonaiskorkeus (H2) 70,5 mm
- Kiinnityspulttien välinen etäisyys (J) 105 mm
- Kiinnityspulttien välinen etäisyys (J) max. 110 mm
- Kiinnityspulttien välinen etäisyys (J) min. 100 mm
- Kokonaispituus (L) 139,5 mm
- Kiinnityspulttireiän halkaisija (N) 13 mm
- Kiinnityspulttireiän pituus (N1) 18 mm
- Etäisyys lukkolaitteen otsapinnasta vierintäpinnan keskikohtaan (s1) 19,8 mm
- Pesän kierre rasvanippaa varten (RG) 1/4-28 UNF
- Pesäkierteen aksiaalinen sijainti (R1) 1,5 mm
- Pesäkierteen kulmasijainti (R) 45 °
- Rasvanipan päätypallon halkaisija (DN) 6,6 mm
- Kuusiokoloavaimen koko rasvanippaa varten (SWN) 7,94 mm
- Rasvanipan kierre (GN) 1/4-28 UNF
Laskentatiedot:
- Dynaaminen kantavuusluku (C) 14 kN
- Staattinen kantavuusluku (C0) 7,8 kN
- Väsymiskuormitusraja (Pu) 0,335 kN
- Rajanopeus 5850 r/min
Tekniset tiedot
| Sisähalkaisija Ø (mm) | 25,00 |
|---|---|
| Pakkauksen pituus (cm) | 5.2 |
| Pakkauksen leveys (cm) | 8.7 |
| Pakkauksen korkeus (cm) | 14.5 |
| Bruttopaino (kg) | 0.84 |
| EAN | 7316579751827 |
