Kuvaus

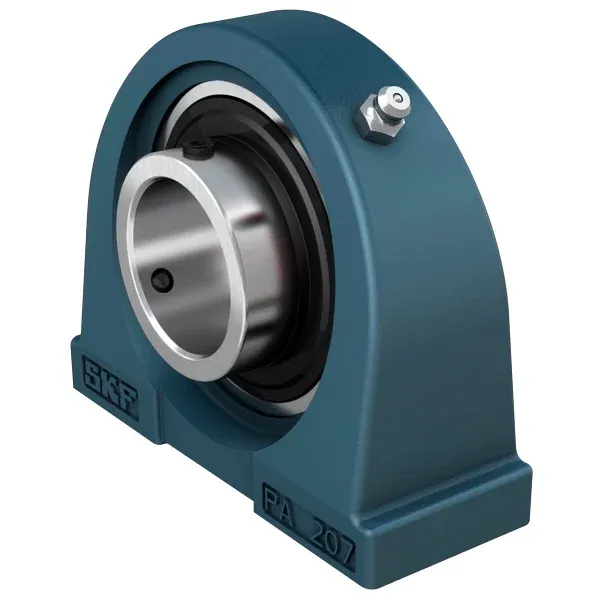

Tuotekuvaus
Mitat:
- Reiän halkaisija (d) 35 mm
- Olakkeen halkaisija, sisärengas (d1) 46,1 mm
- Jalustan leveys (A) 42 mm
- Yläleveys (A1) 22 mm
- Sisärenkaan leveys (B) 42,9 mm
- Etäisyys lukkolaitteen otsapinnasta kierteen keskikohtaan (B4) 6 mm
- Pallomaisen laakerisijan korkeus (H) 47,6 mm
- Jalan korkeus (H1) 12,5 mm
- Kokonaiskorkeus (H2) 93 mm
- Kiinnityspulttien välinen etäisyys (J) 80 mm
- Kokonaispituus (L) 110,5 mm
- Etäisyys lukkolaitteen otsapinnasta vierintäpinnan keskikohtaan (s1) 25,4 mm
- Pesän kierre rasvanippaa varten (RG) 1/4-28 UNF
- Pesäkierteen aksiaalinen sijainti (R1) 3,5 mm
- Pesäkierteen kulmasijainti (R) 45 °
- Rasvanipan päätypallon halkaisija (DN) 6,6 mm
- Kuusiokoloavaimen koko rasvanippaa varten (SWN) 7,94 mm
- Rasvanipan kierre (GN) 1/4-28 UNF
Laskentatiedot:
- Dynaaminen kantavuusluku (C) 25,5 kN
- Staattinen kantavuusluku (C0) 15,3 kN
- Väsymiskuormitusraja (Pu) 0,655 kN
- Rajanopeus 4300 r/min
Tekniset tiedot
| Sisähalkaisija Ø (mm) | 35,00 |
|---|---|
| Pakkauksen pituus (cm) | 11.2 |
| Pakkauksen leveys (cm) | 11.5 |
| Pakkauksen korkeus (cm) | 6.9 |
| Bruttopaino (kg) | 1.47 |
| EAN | 7316579751889 |
