Kuvaus

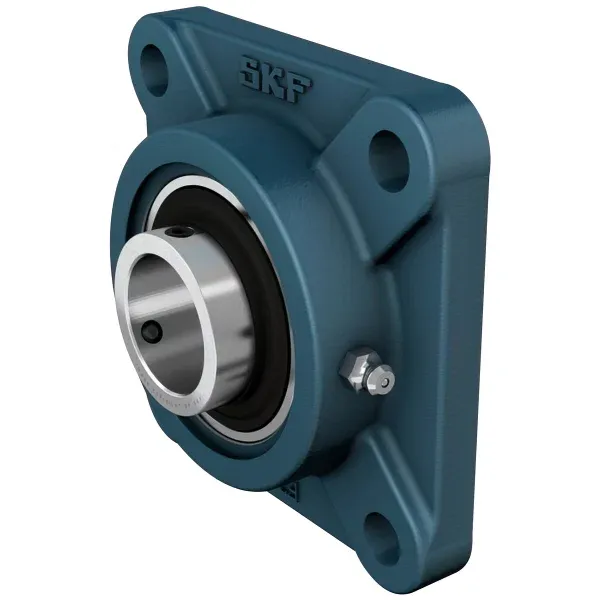

Tuotekuvaus
Mitat:
- Reiän halkaisija (d) 65 mm
- Ulkohalkaisija, sisärengas (d1) 82,5 mm
- Kokonaisleveys (A) 50 mm
- Laipan leveys (A1) 22 mm
- Päätykannen ulkonema (A5) 39 mm
- Laakerin kokonaisleveys (B) 68,3 mm
- Etäisyys lukkolaitteen otsapinnasta kierteen keskikohtaan (B4) 10 mm
- Ulkoinen yläosan halkaisija (Db1) 155 mm
- Kiinnityspulttien välinen etäisyys (J) 149 mm
- Kokonaispituus (L) 187 mm
- Kiinnityspulttireiän halkaisija (N) 19 mm
- Etäisyys lukkolaitteen otsapinnasta vierintäpinnan keskikohtaan (s1) 42,9 mm
- Yksikön kokonaisleveys (T) 72,9 mm
- Rasvanipan päätypallon halkaisija (DN) 6,589 mm
- Kuusiokoloavaimen koko rasvanippaa varten (SWN) 11,11 mm
- Rasvanipan kierre (GN) 1/8-27 NPT
- Pesän kierre rasvanippaa varten (RG) 1/8-27 NPT
- Pesäkierteen aksiaalinen sijainti (R1) 34,5 mm
Laskentatiedot:
- Dynaamisen peruskuormituksen arvo (C) 57,2 kN
- Staattisen peruskuormituksen arvo (C0) 40 kN
- Väsymiskuormitusraja (Pu) 1,7 kN
- Rajanopeus 2350 r/min
Tekniset tiedot
| Sisähalkaisija Ø (mm) | 65,00 |
|---|---|
| Pakkauksen pituus (cm) | 19.3 |
| Pakkauksen leveys (cm) | 20 |
| Pakkauksen korkeus (cm) | 8.4 |
| Bruttopaino (kg) | 5.40 |
| EAN | 7316579751636 |
