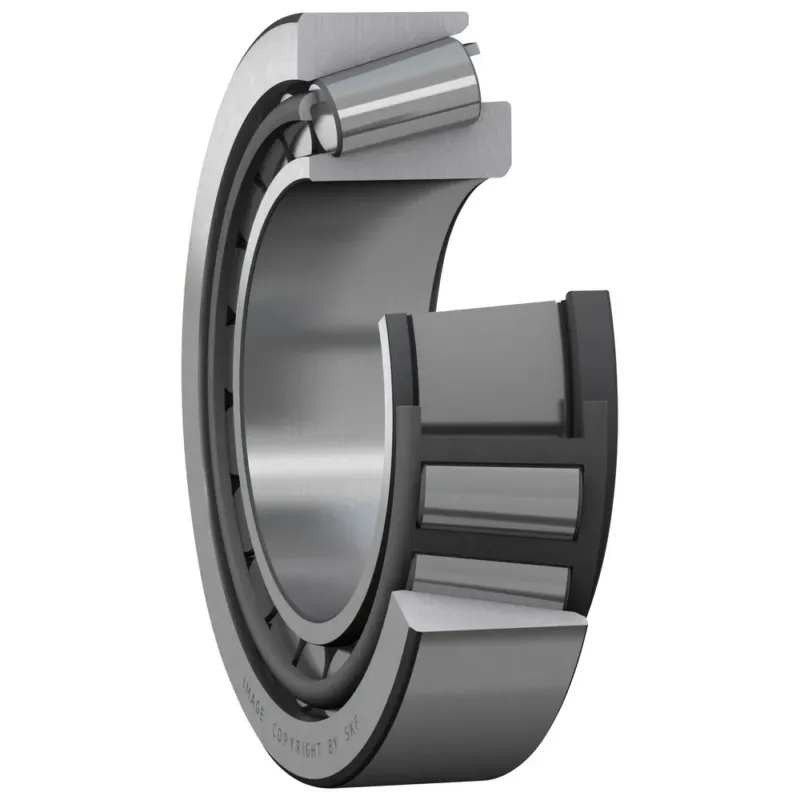

Kuvaus
Mitat:
– reiän halkaisija (d) 80 mm
– ulkohalkaisija (D) 125 mm
– laakerin kokonaisleveys (T) 29 mm
– sisärenkaan olakkeen halkaisija (d1) 103,65 mm
– sisärenkaan leveys (B) 29 mm
– leveys, ulkorengas (C) 22 mm
– kulmasäde, sisärengas (r1,2) min. 1,5 mm
– kulmasäde, ulkorengas (r3,4) min. 1,5 mm
– etäisyys painepiste (a) 26,646 mm
Olakkeen mitat:
– olakkeen halkaisija akseli (da) max. 90 mm
– olakkeen halkaisija akseli (db) min. 90 mm
– olakkeen halkaisija pesä (Da) min. 112 mm
– olakkeen halkaisija pesä (Da) max. 116,5 mm
– olakkeen halkaisija pesä (Db) min. 120 mm
– olake, pesä – aksiaalitila suurella otsapinnalla / molemmin puolin ulkorengasta (Ca) min. 6 mm
– olake, pesä – aksiaalitila pienellä otsapinnalla / molemmin puolin ulkorengasta (Cb) min. 7 mm
– pyöristyksen säde (ra) max. 1,5 mm
– pyöristyksen säde (rb) max. 1,5 mm
Laskentatiedot:
– dynaamisen peruskuormituksen arvo (C) 168 kN
– staattisen peruskuormituksen arvo (C0) 216 kN
– väsymiskuormitusraja (Pu) 24,5 kN
– referenssinopeus 4000 r/min
– rajanopeus 5000 r/min
– laskentakerroin (e) 0,43
– laskentakerroin (Y) 1,4
– laskentakerroin (Y0) 0,8
