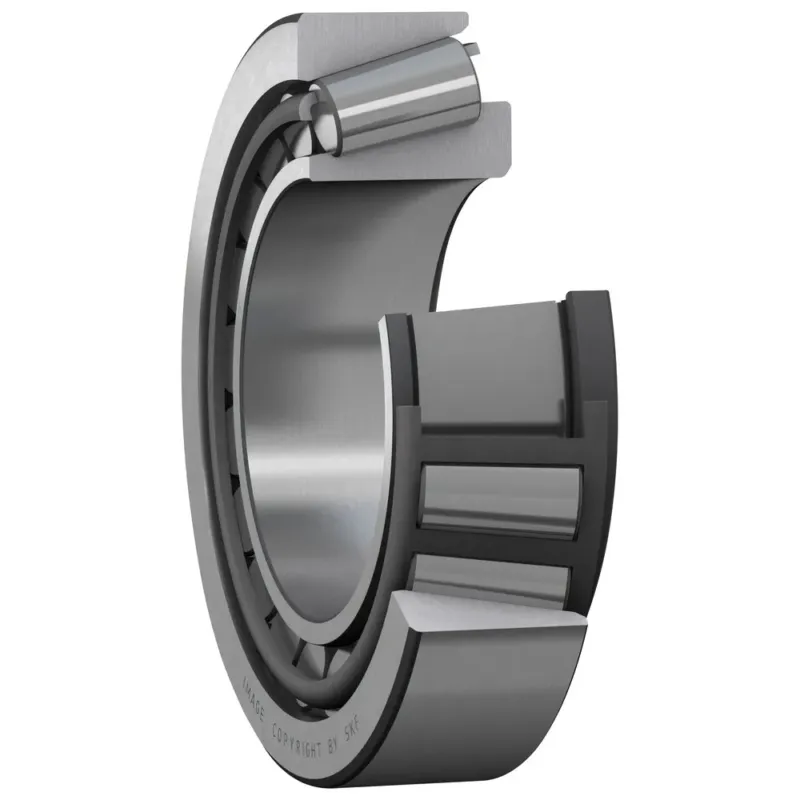

Kuvaus
Mitat:
– reiän halkaisija (d) 40 mm
– ulkohalkaisija (D) 90 mm
– laakerin kokonaisleveys (T) 25,25 mm
– sisärenkaan olakkeen halkaisija (d1) 67,15 mm
– sisärenkaan leveys (B) 23 mm
– leveys, ulkorengas (C) 17 mm
– kulmasäde, sisärengas (r1,2) min. 2 mm
– kulmasäde, ulkorengas (r3,4) min. 1,5 mm
– etäisyys painepiste (a) 28,252 mm
Olakkeen mitat:
– olakkeen halkaisija akseli (da) max. 51 mm
– olakkeen halkaisija akseli (db) min. 50 mm
– olakkeen halkaisija pesä (Da) min. 71 mm
– olakkeen halkaisija pesä (Da) max. 82,5 mm
– olakkeen halkaisija pesä (Db) min. 86 mm
– olake, pesä – aksiaalitila suurella otsapinnalla / molemmin puolin ulkorengasta (Ca) min. 3 mm
– olake, pesä – aksiaalitila pienellä otsapinnalla / molemmin puolin ulkorengasta (Cb) min. 8 mm
– pyöristyksen säde (ra) max. 2 mm
– pyöristyksen säde (rb) max. 1,5 mm
Laskentatiedot:
– dynaamisen peruskuormituksen arvo (C) 91,1 kN
– staattisen peruskuormituksen arvo (C0) 81,5 kN
– väsymiskuormitusraja (Pu) 8,5 kN
– referenssinopeus 5600 r/min
– rajanopeus 7500 r/min
– laskentakerroin (e) 0,83
– laskentakerroin (Y) 0,72
– laskentakerroin (Y0) 0,4
